Снеговые нагрузки: А снег не знал и падал

Согласно статистике МЧС России, в период с января по ноябрь 2017 года в России обрушилось на 45% объектов больше, чем в 2016 году.

Ведомство уточняет, что основными причинами обрушений стали: некачественное выполнение строительно-монтажных работ, ошибки при проектировании и снеговые нагрузки.

Согласно данным СП 20.13330.2016, во всех районах РФ присутствуют снеговые нагрузки, которые при открытых прокладках воздействуют на кабельные конструкции, в дополнении к проложенному кабелю.

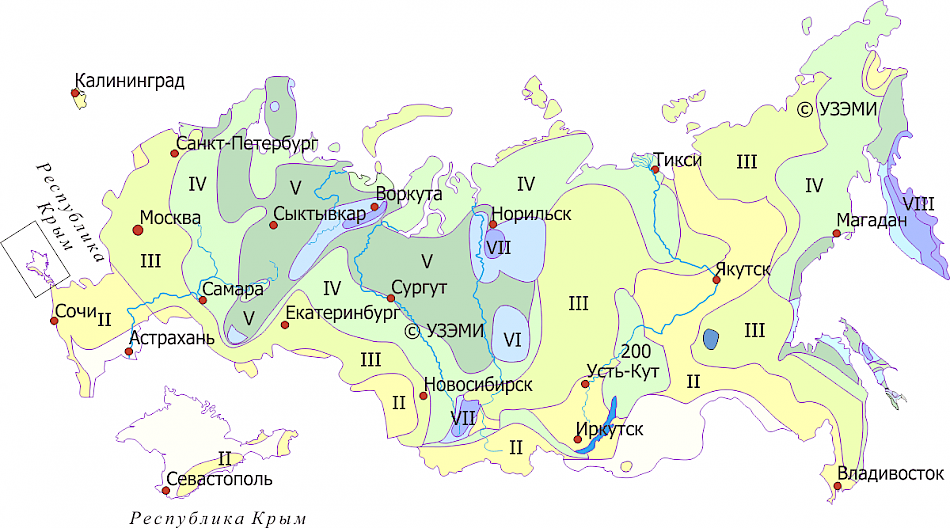

Подробная карта в каталоге УЗЭМИ

	I	II	III	IV	V	VI	VII	VIII
Вес снега, кгс/кв.м	51	102	153	204	255	306	357	408

Свод правил устанавливает районирование РФ по весу снегового покрова, условно разделяя территорию страны на 8 снеговых зон, для каждой из которых установлено нормативное значение веса снеговых нагрузок.

Давайте попробуем разобраться, как воздействуют снеговые нагрузки на кабеленесущие системы, и как при этом сократить вероятность их обрушения.

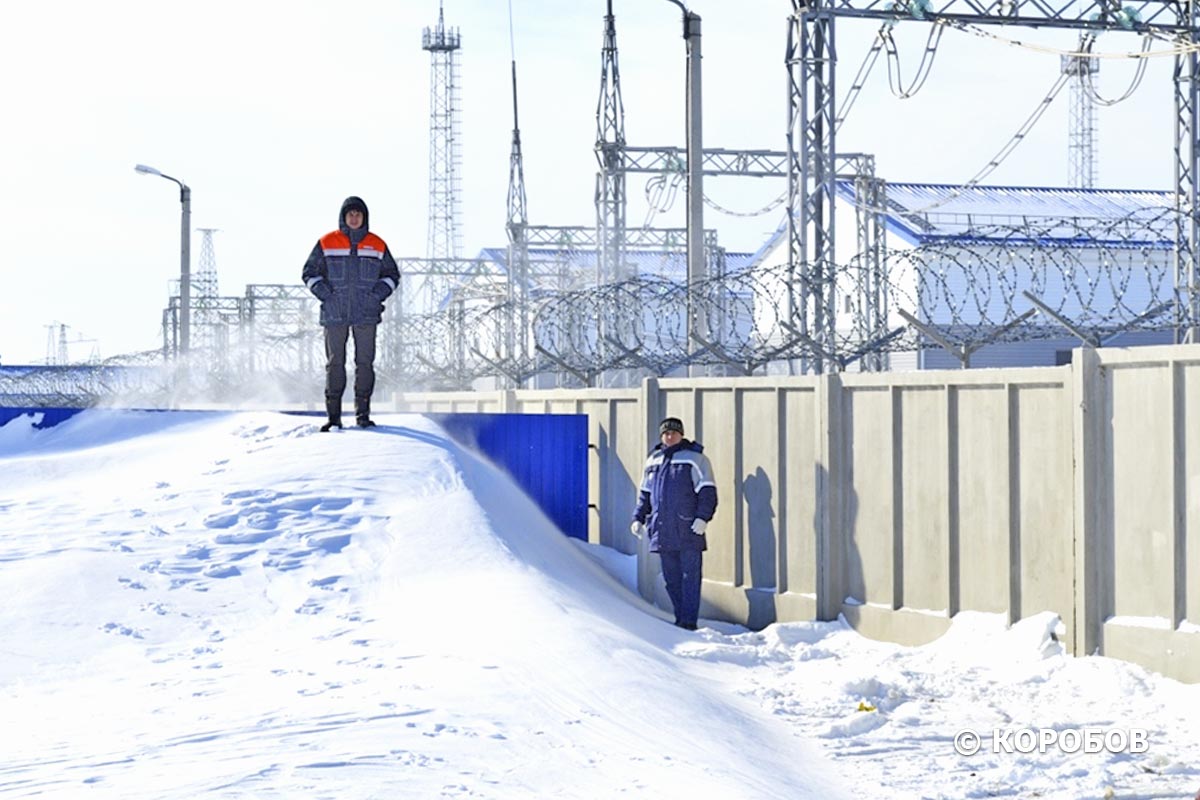

Объект №1: ПС ФСК ЕЭС

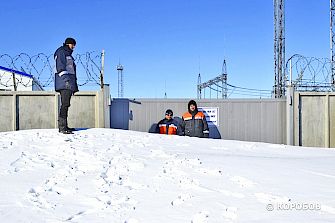

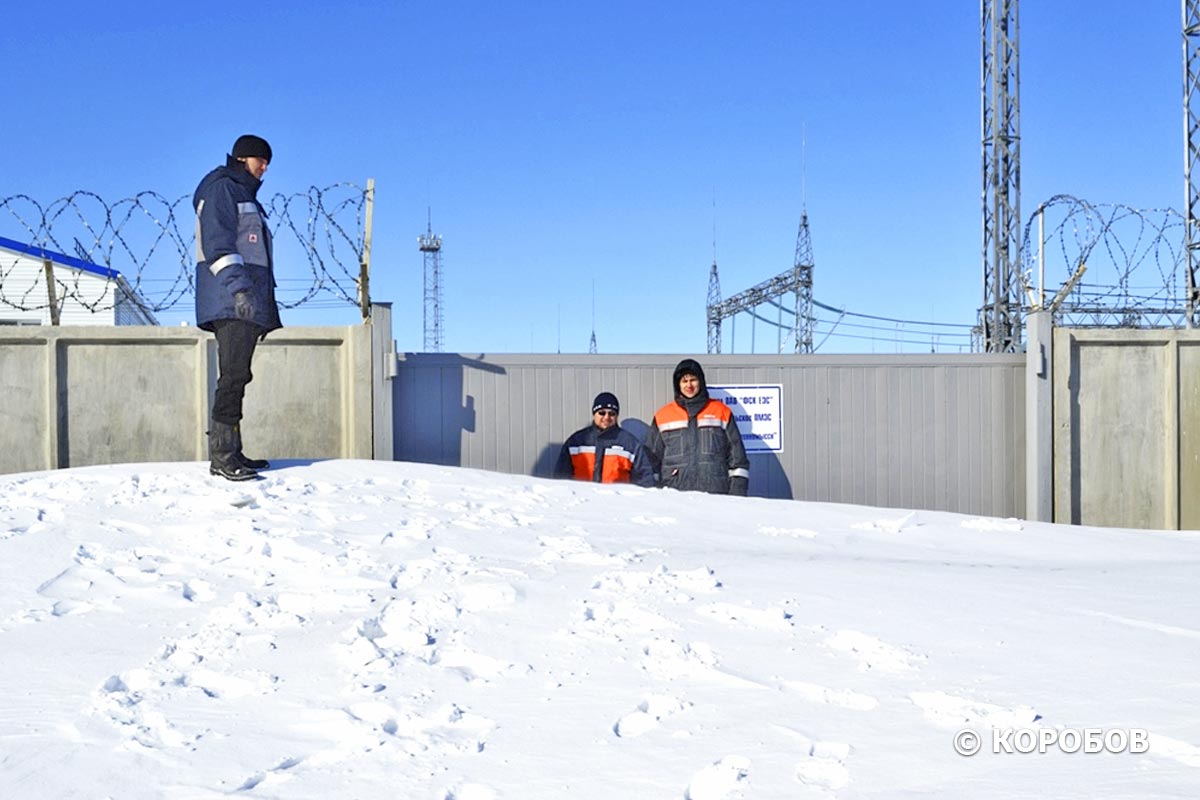

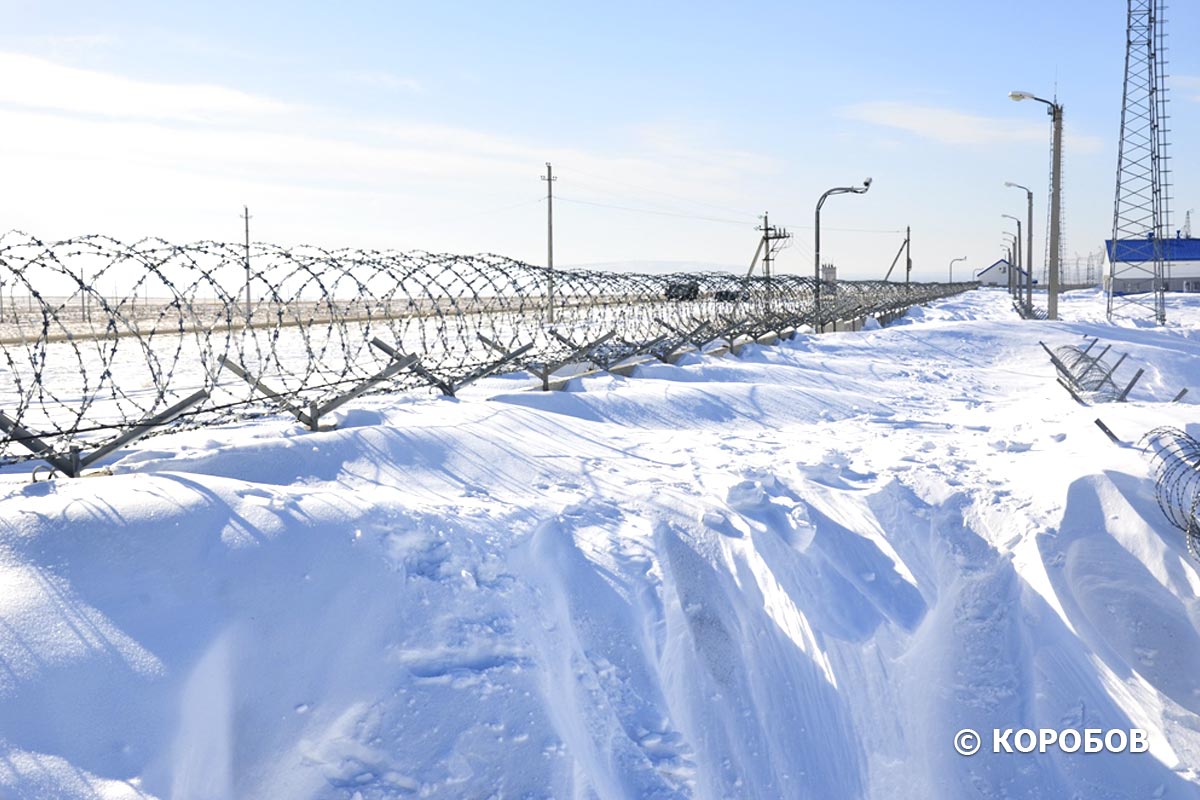

Сезон: Зима
Высота снежного покрова: ~2500 мм.

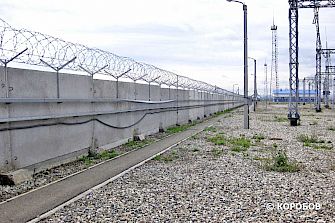

Сезон: Весна
Высота снежного покрова: 0 мм.

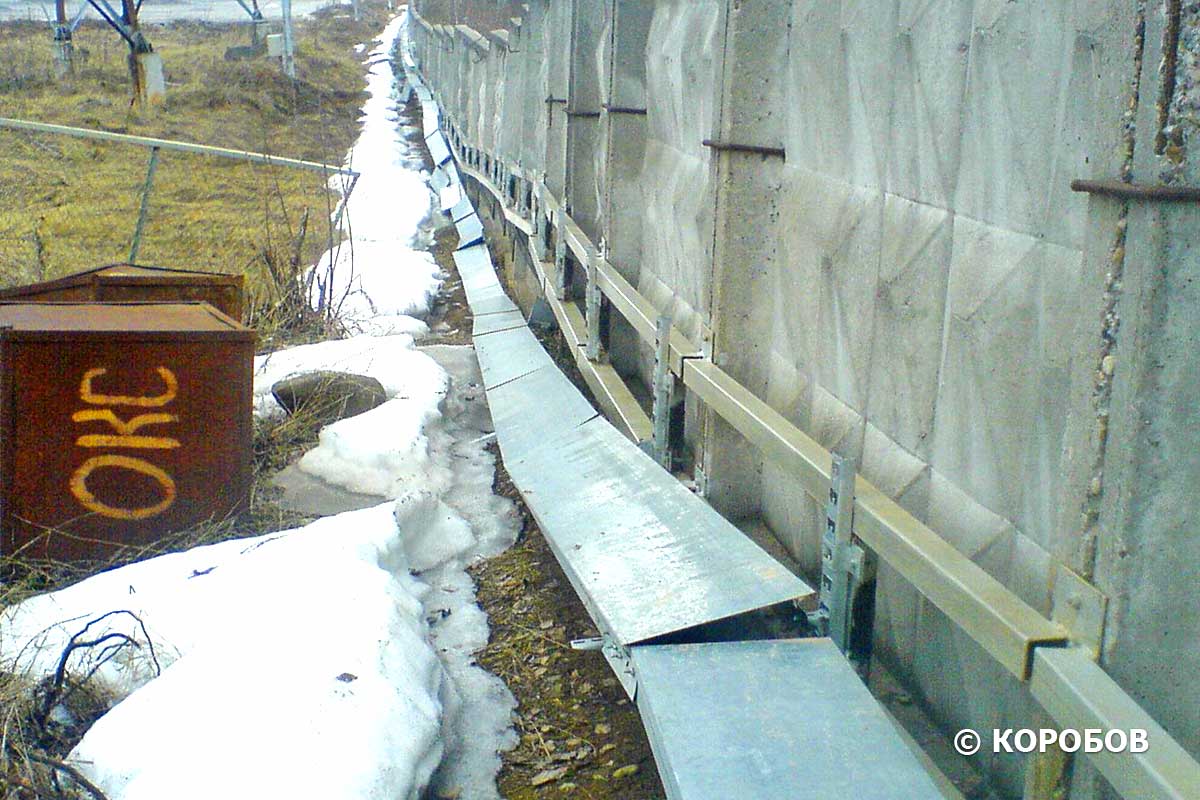

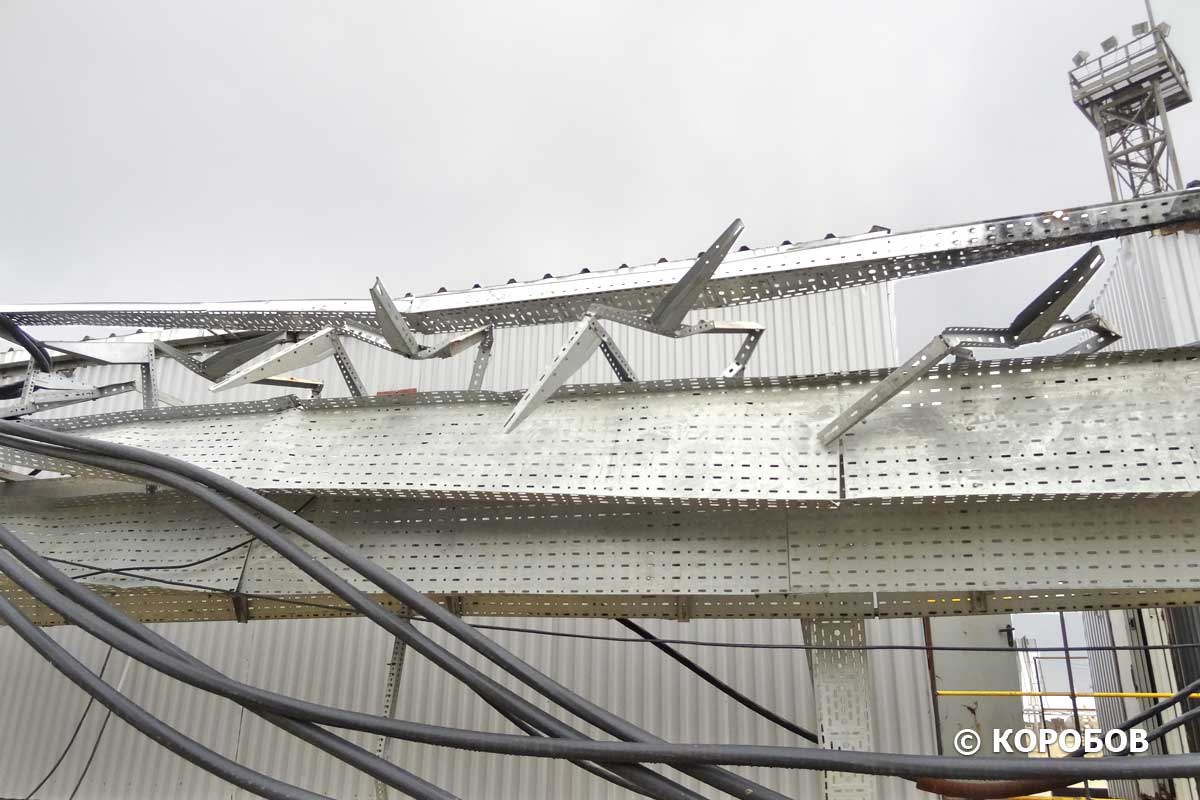

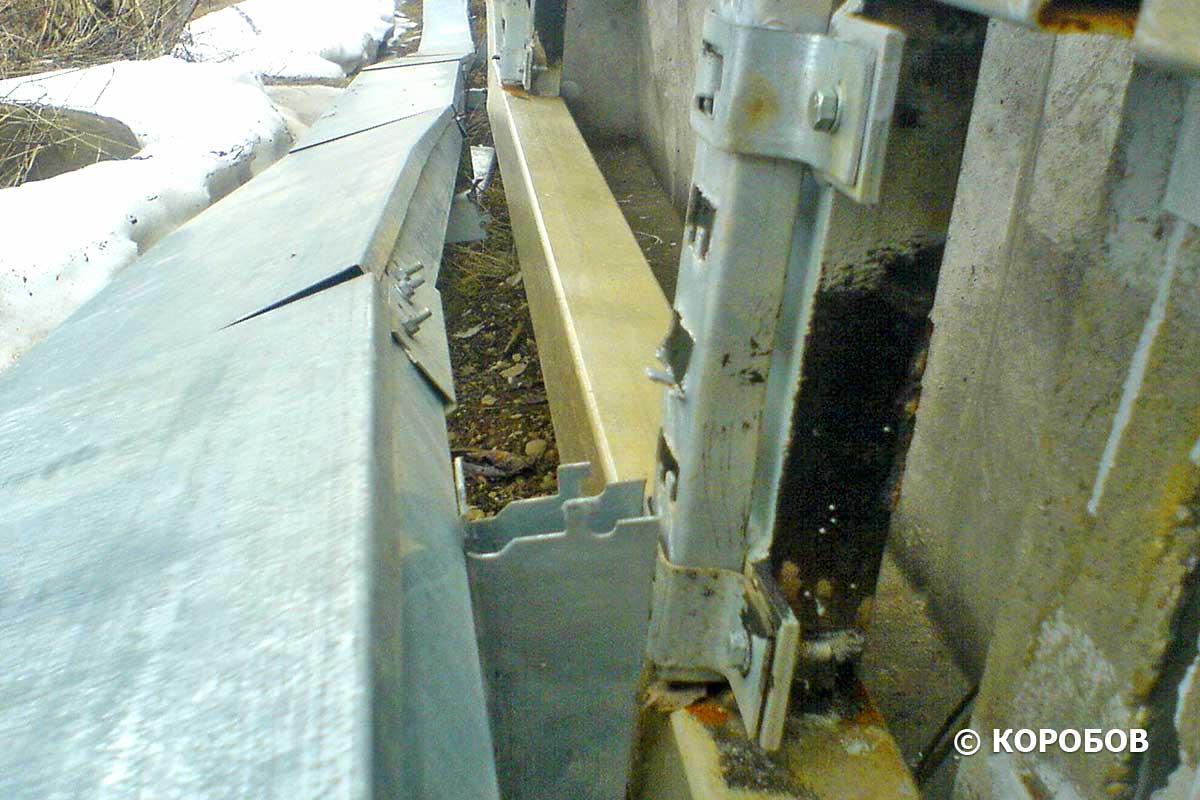

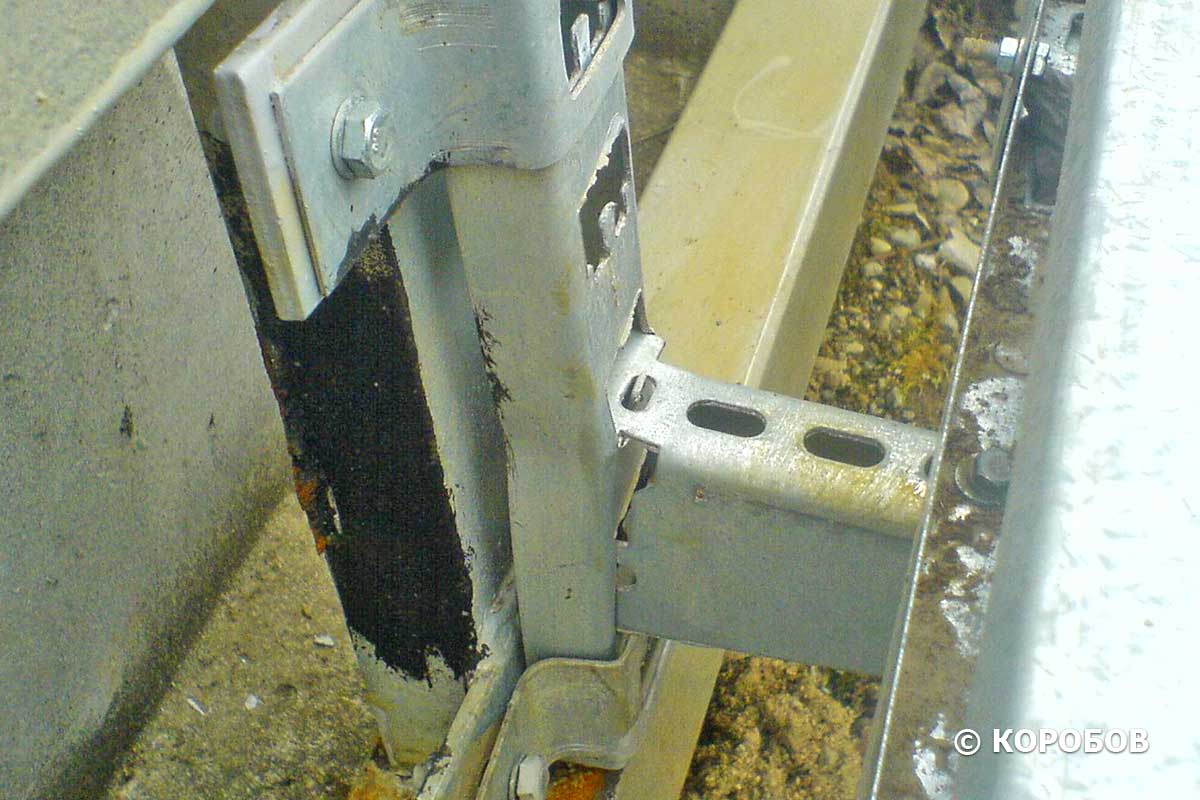

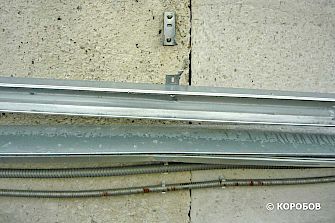

Результат: Произошло разрушение кабеленесущих систем пожарно-охранной сигнализации, вследствие внешних воздействий (снеговых нагрузок).

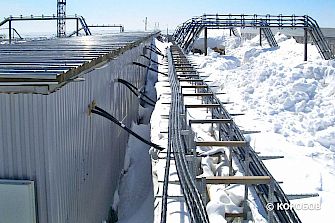

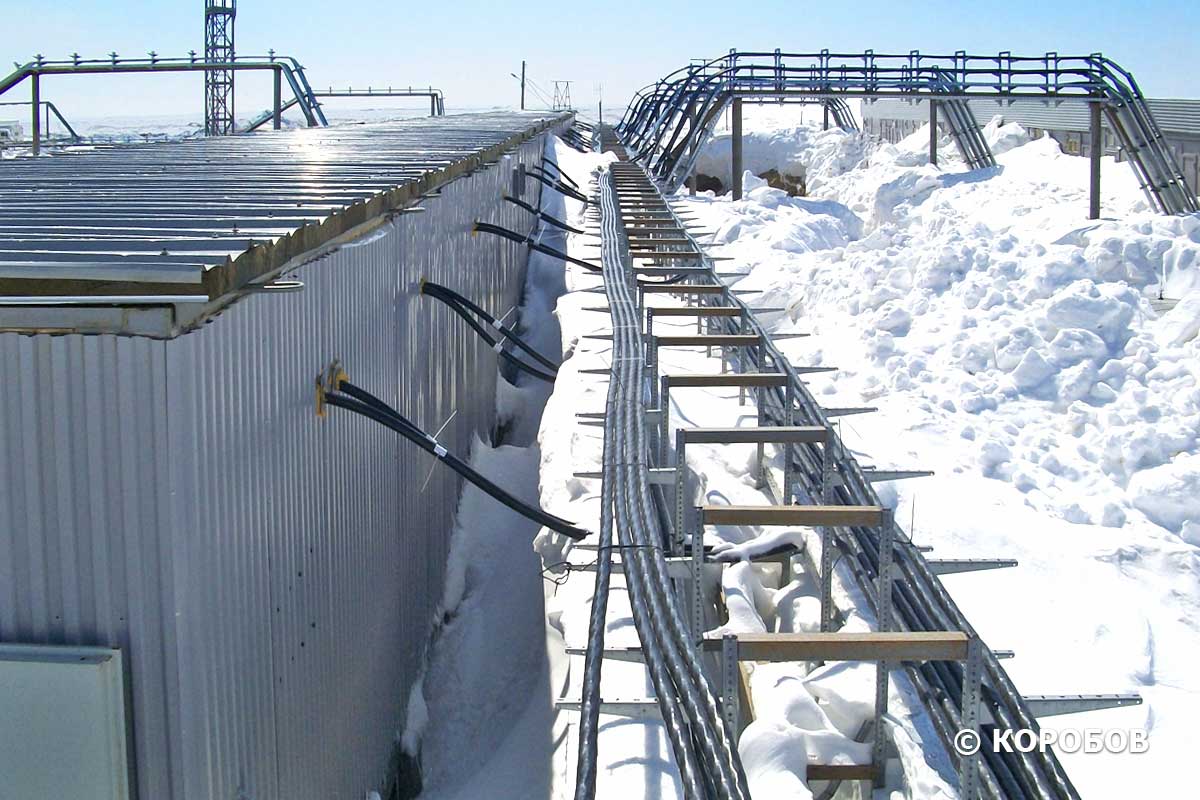

Объект №2: Нефтегазовое месторождение
Сезон: Весна

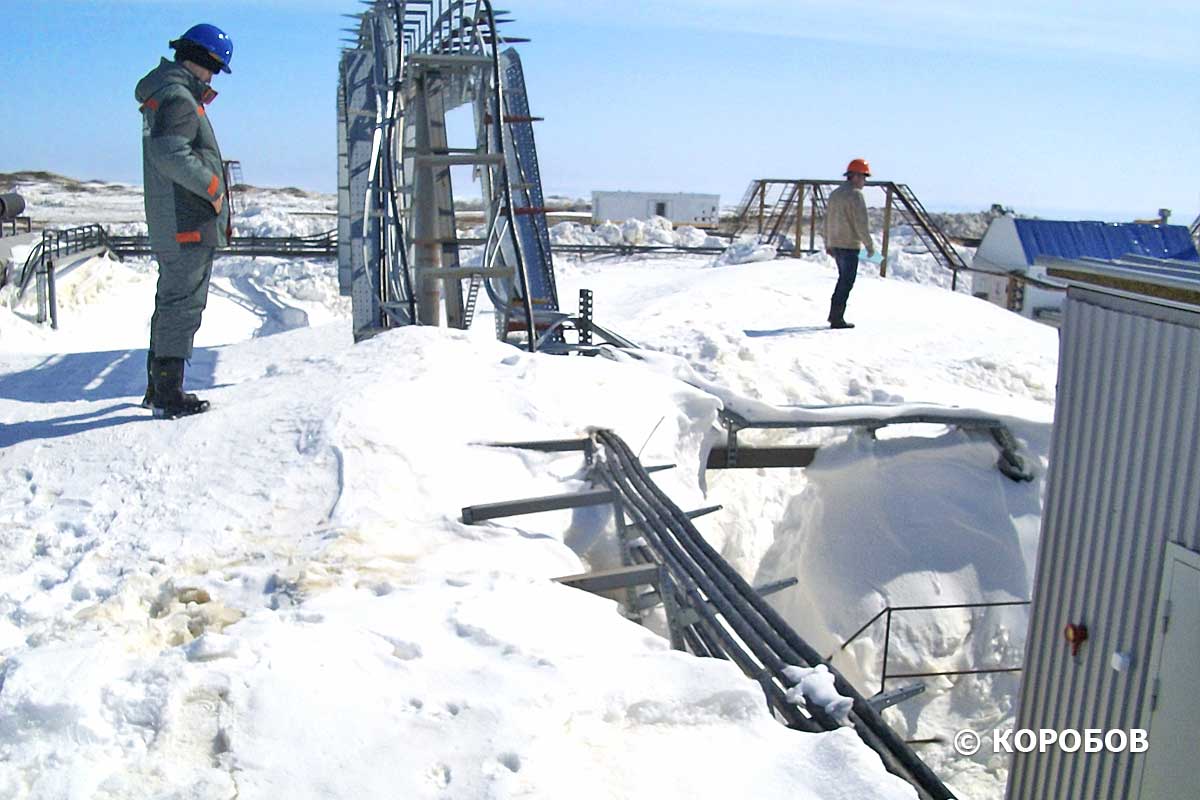

Высота снежного покрова: ~3000 мм.

Сезон: Лето
Высота снежного покрова: 0 мм.

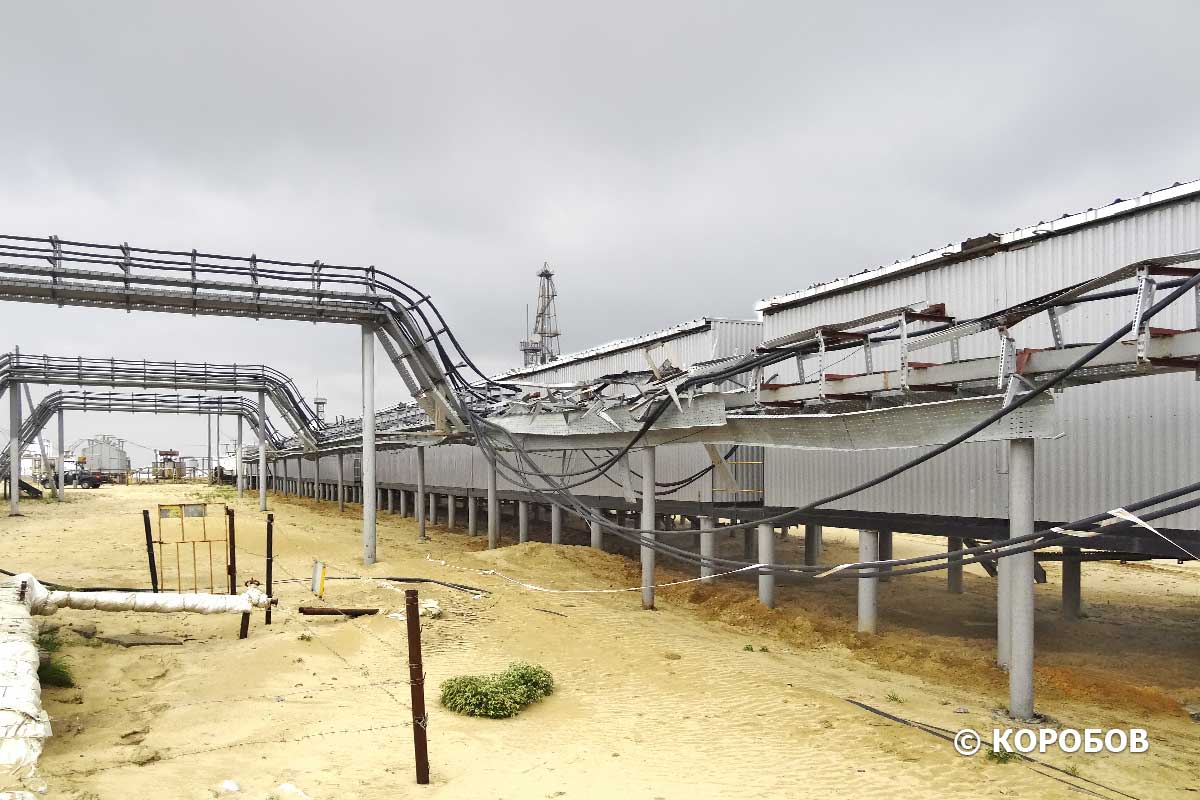

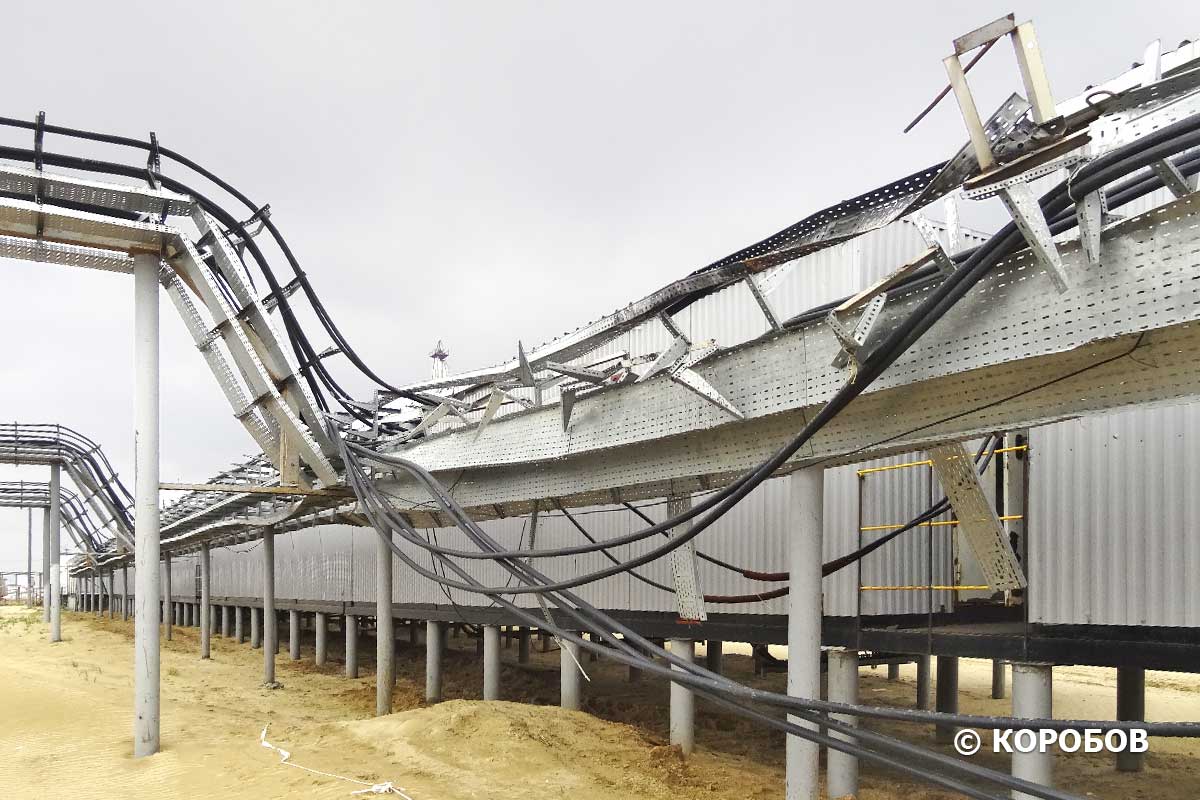

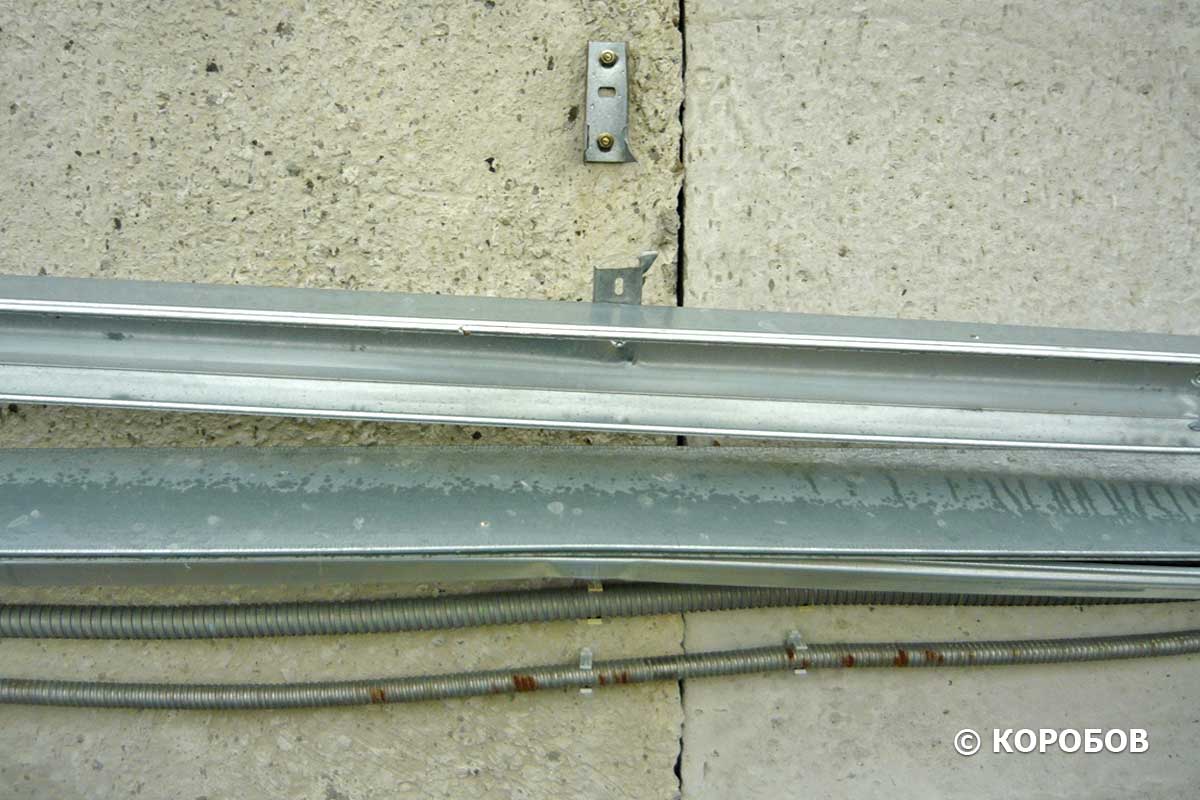

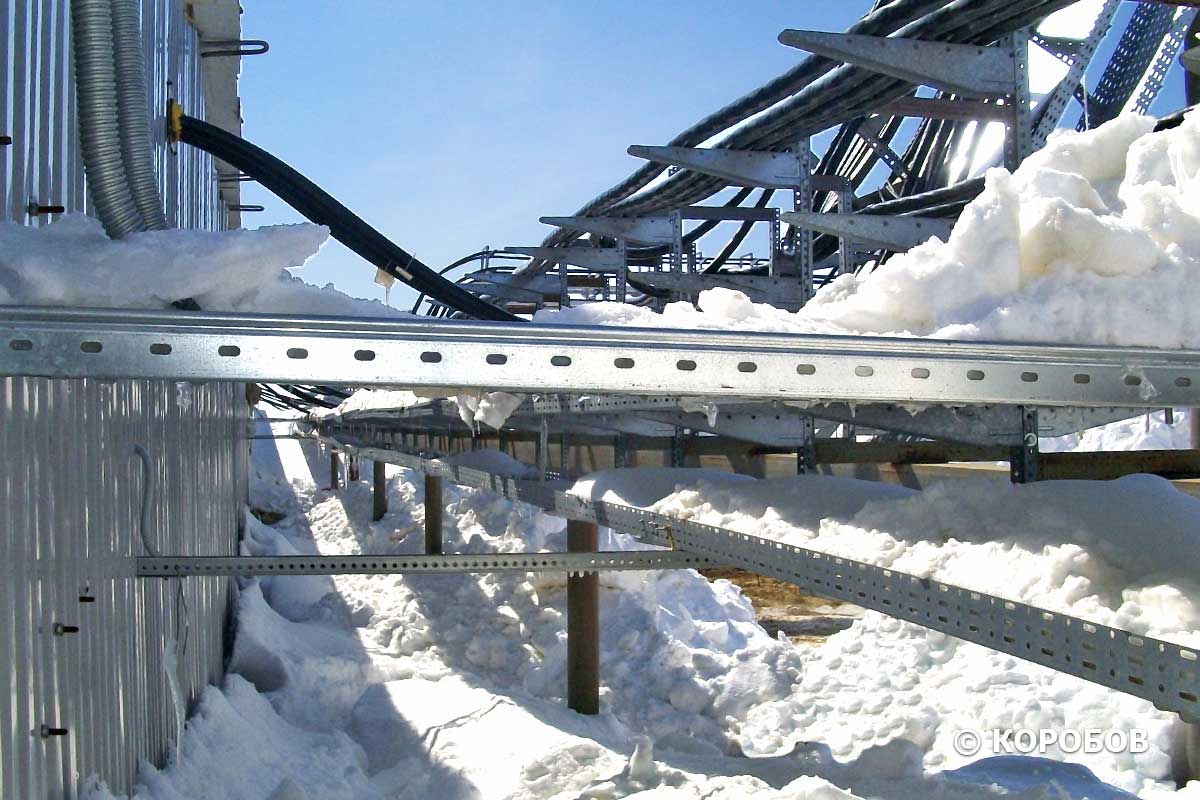

Результат: Произошло разрушение кабеленесущей системы силовых кабелей, вследствие внешних воздействий (снеговых нагрузок).

Объект №3: ПС ФСК ЕЭС
Сезон: Весна
Высота снежного покрова: 0 мм.

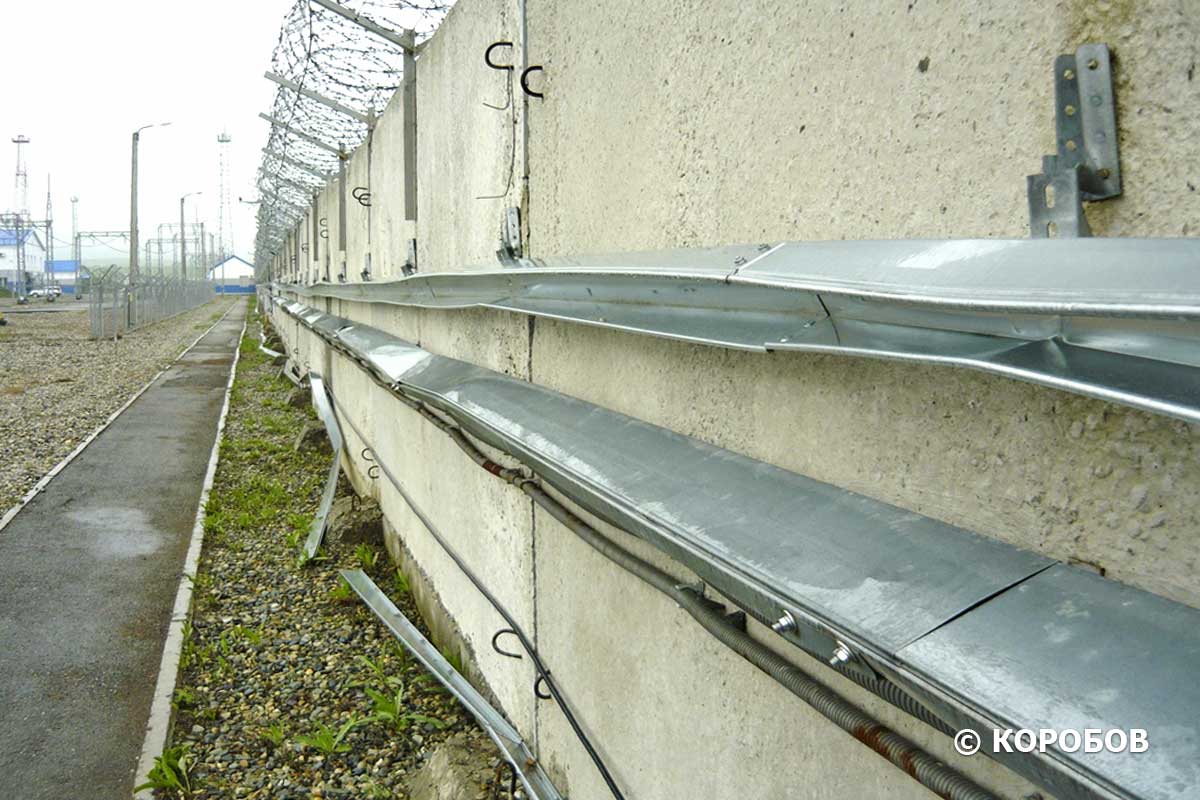

Из приведенных примеров видно, что пренебрежение снеговыми нагрузками чревато крайне негативными последствиями. Все элементы кабеленесущей системы должны выдерживать не только вес кабельно-проводникой продукции, но и внешние воздействия к коим относятся снеговые нагрузки.

Внешние и внутренние нагрузки

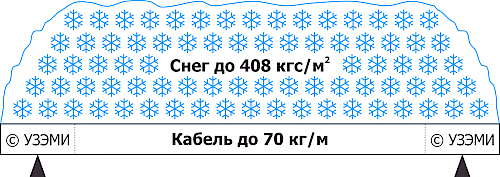

Обычные кабельные лотки, как правило, проходят типовые испытания, имитирующие нагрузку кабеля на днище лотка, и не могут, в ряде случаев, полноценно противостоять всем внешним нагрузкам и воздействиям. Поэтому при наличии снеговых нагрузок, для обычных лотков, может существовать угроза разрушения кабельной линии.

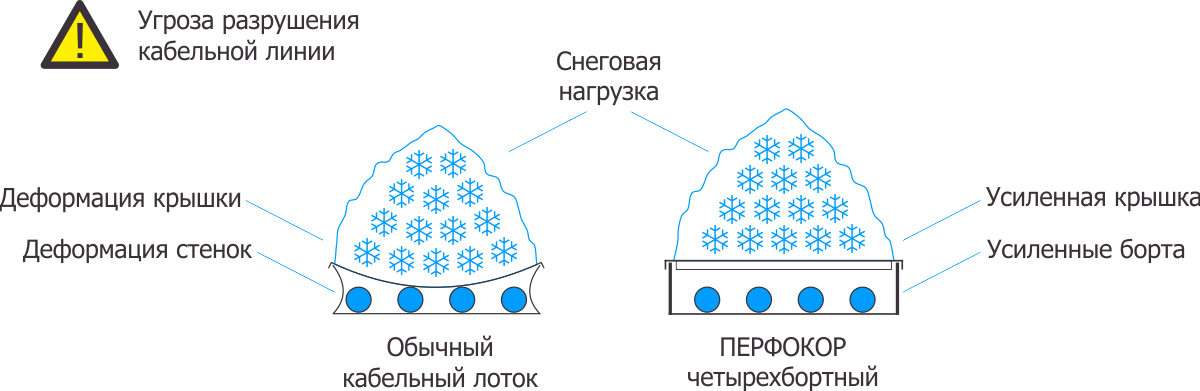

Для безопасной эксплуатации кабельных линий при наружных установках необходимо использовать кабельные конструкции, которые прошли комбинированные испытания, имитирующие кабель и снеговую нагрузку на крышки изделий, такие как, ПЕРФОКОР.

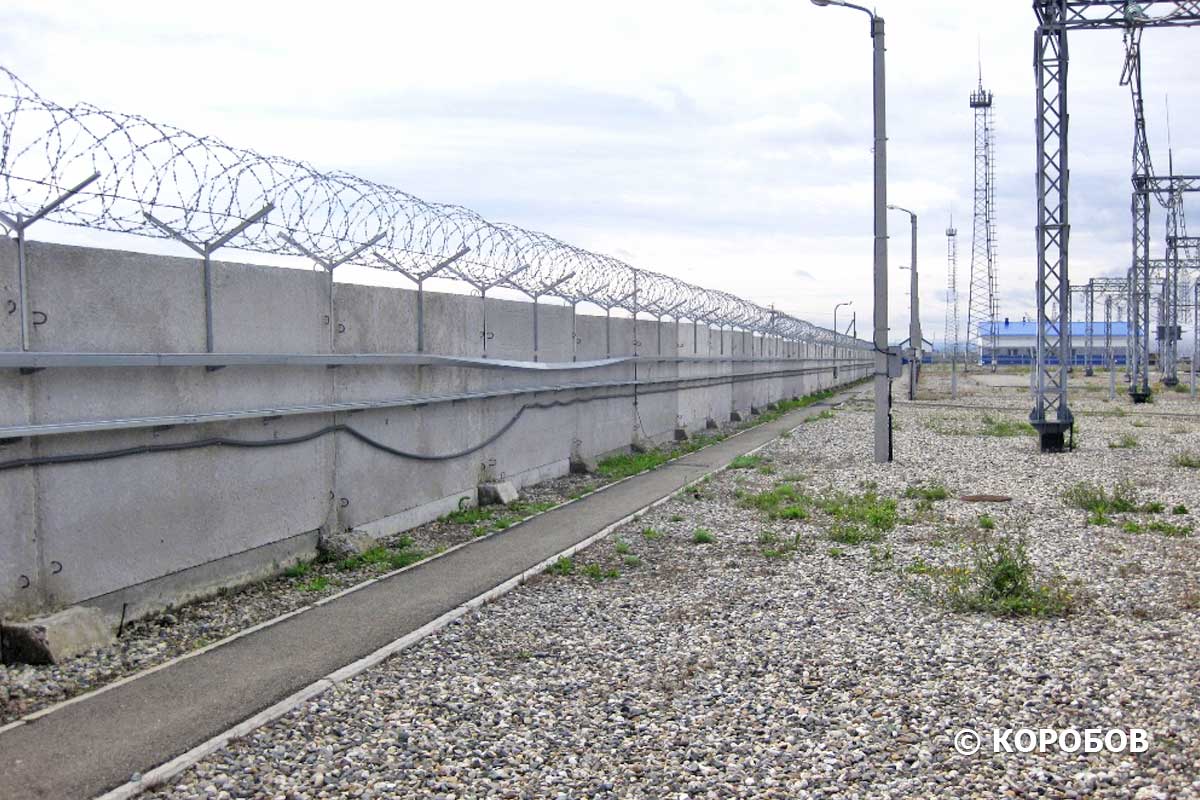

На сегодняшний день кабельные конструкции ПЕРФОКОР смонтированы на ответственных объектах и успешно эксплуатируются в районах с высокими снеговыми нагрузками.

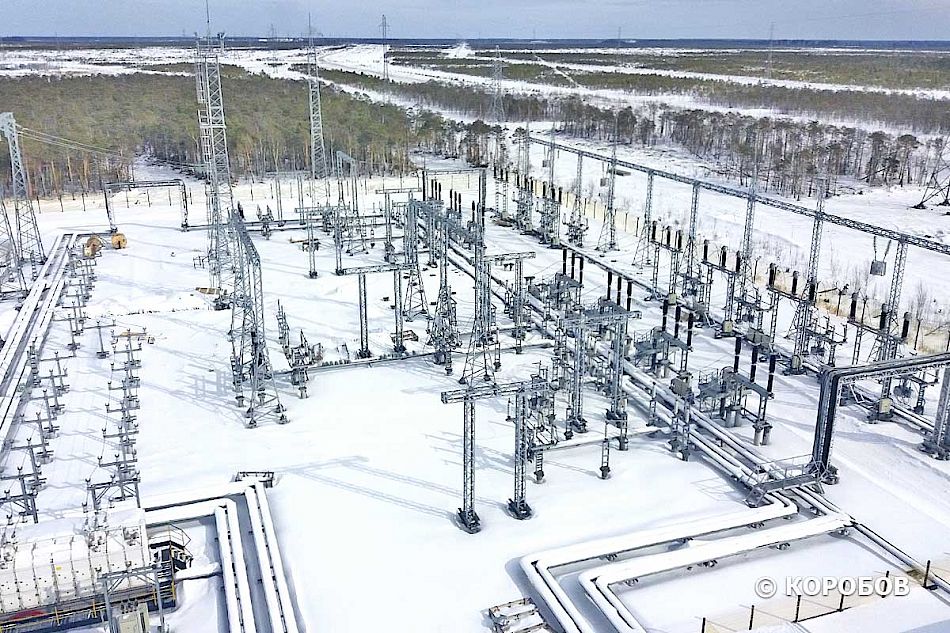

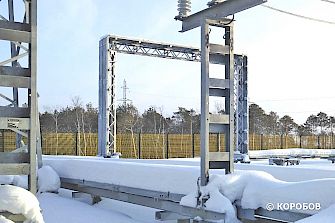

Объект: ПС 220/110/10 кВ
Снеговой район: IV

Конструкции: ПЕРФОКОР
Год монтажа: 2017

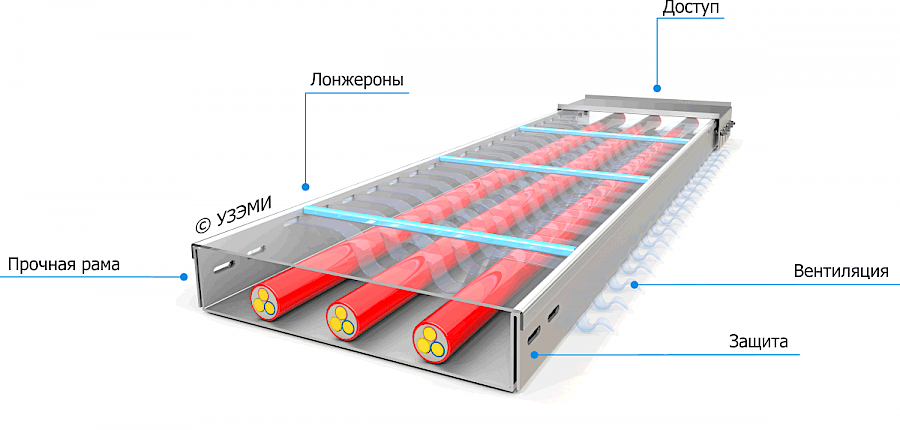

Как мы отмечали ранее, изделия семейства ПЕРФОКОР обладают наибольшим количеством уровней защиты кабельно-проводниковой продукции от влияния внешних негативных факторов, одним из которых стала работа со снеговыми нагрузками.

Уровни защиты кабеля	ПЕРФОКОР	Лоток кабельный

1. Профилактика деструкции изоляции	■	□

2. Работа со снеговыми нагрузками	■	□

3. Широкополосное экранирование	■	□

4. Увеличенные поворотные секции	■	□

5. Увеличенный запас прочности	■	□

6. Оперативное обслуживание	■	■

7. Механическая защита	■	□

Выводы

Как говорится, статистика - вещь упрямая. Увеличение на 45% количества разрушений в стране заставляет нас принимать дополнительные меры обеспечения надежности, в т.ч. кабельных линий. Одним из факторов, послужившим ухудшению показателей, стало применение конструкций не рассчитанных на снеговые нагрузки.

Кабельные конструкции ПЕРФОКОР прошли комбинированные испытания, с нагрузками, имитирующими не только проложенный кабель, но и снеговые нагрузки на крышку изделия. Таким образом, кабельные конструкции ПЕРФОКОР допускают возможность безопасной эксплуатации изделий при наружных установках на всей территории России.

Подробную информацию о технических решениях, реализованных в конструкциях ПЕРФОКОР читайте в следующих материалах сайта:

Обращаем ваше внимание на то, что на нашем сайте доступны дополнительные материалы по данной теме, включающие аналитические и авторские статьи.


ПУЭ: Лоток или Короб		Снеговые нагрузки: А снег не знал и падал


Индустриальные кабельные конструкции 2019 года		Цифровая революция: Новые правила
