Специалисты компании КОРОБОВ разработали уникальную серию ПУЦ (сокр. от Пыль, Уголь, Цемент) для очистки внутреннего пространства кабельных конструкций на "условно-грязных" объектах ГОК, ГРЭС, ДОЗ, ТЭЦ и тд. Серия ПУЦ обладает уникальными техническими характеристиками, позволяющими реализовывать проекты любой степени сложности.
- Безопасная эксплуатация объекта;
- Очистка внутреннего пространства;
- Пролеты до 6 метров.
ВАЖНО! В разделе представлены объекты интеллектуальной собственности. Производство, предложение к продаже (посредством сети интернет, через выставление счетов, коммерческих предложений и пр), продажа, складирование, транспортировка, монтаж и эксплуатация изделий, являющихся объектами интеллектуальной собственности, без согласия правообладателей является незаконным и влечет ответственность. Более подробную информацию можно узнать в разделе "Правовая практика".
ОГЛАВЛЕНИЕ РАЗДЕЛА
- Позиционирование;
- Презентация (видео);
- Проблема удаления пыли;
- Решение проблемы;
- Технологии и решения;
- Определение и правовая оценка;
- Ассортимент изделий;
- Типы исполнения;
- Сертификаты качества;
- Интеграция с CAD.
ПОЗИЦИОНИРОВАНИЕ

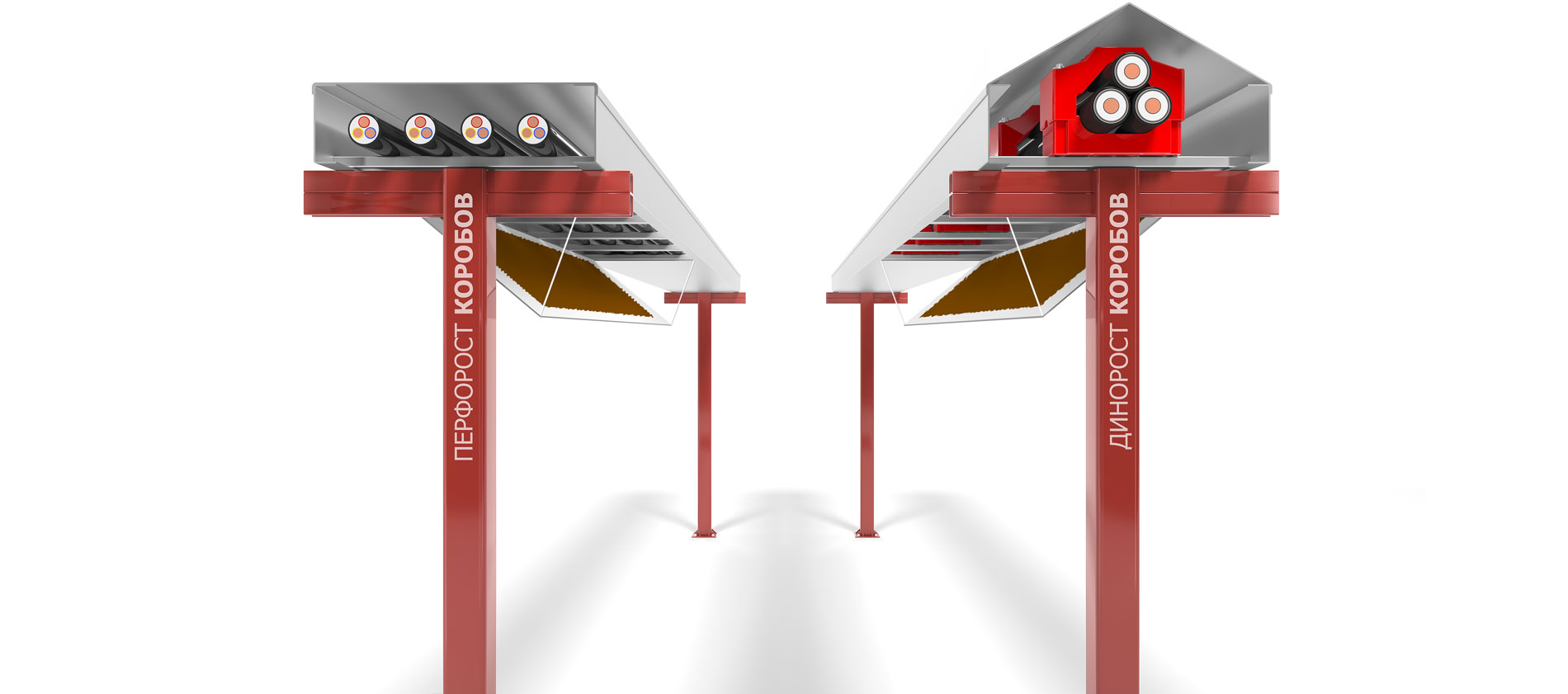

В серии ПУЦ систем кабельных конструкций ПЕРФОРОСТ и ДИНОРОСТ применены современные запатентованные технологии, позволяющие достичь значительного эффекта по отношению к известным решениям. Кабельные конструкции ПЕРФОРОСТ и ДИНОРОСТ серии ПУЦ не имеют аналогов, позволяющих безопасно эксплуатировать кабельные линии на "условно-грязных" объектах.
Презентация
Предприятия группы компаний КОРОБОВ презентовали образец кабельной конструкции ПЕРФОРОСТ серии ПУЦ на международной выставке Электро-2025 в Экспоцентре на Красной Пресне в Москве. Реализованные в изделии технологии получили высокую оценку среди посетителей и участников выставки.
Известная проблема
Пыль - вид аэрозоля, дисперсная система, состоящая из мелких твёрдых частиц, находящихся во взвешенном состоянии в газовой среде. Пыль из горючих и легко окисляющихся веществ, например: угольная, древесная, мучная, сахарная, алюминиевая и др., взрыво- и пожароопасна. Средний размер частиц пыли варьируется от 0,65 до 180 мкм, при этом, чем меньше размер, тем больше вероятность её взрыва.

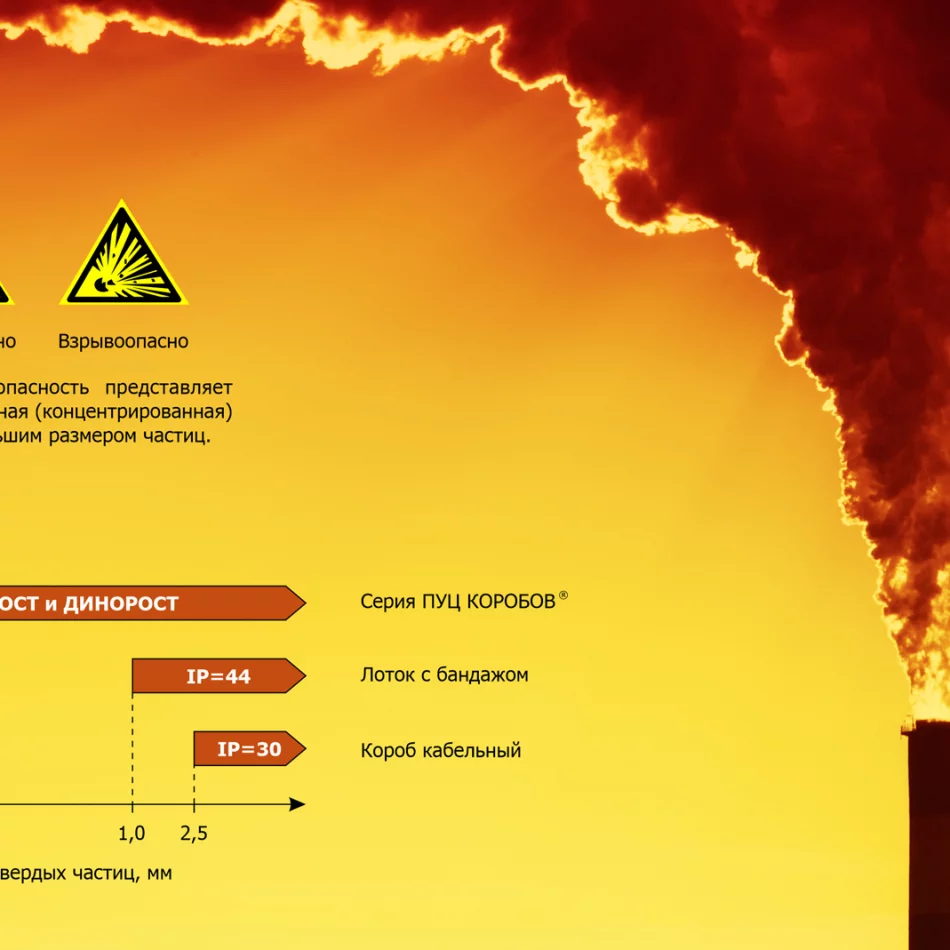

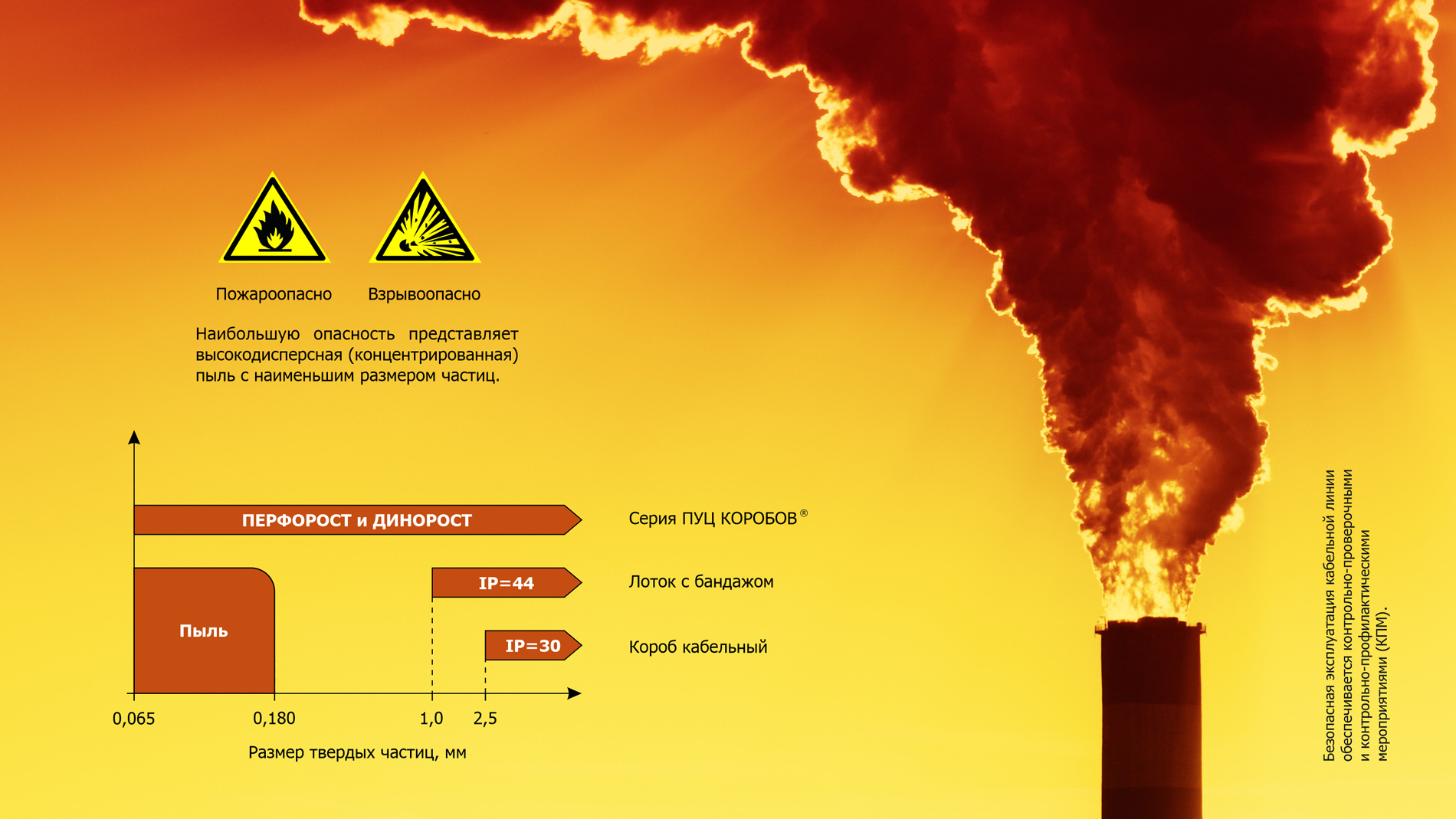

Известными решениями для защиты кабеленесущих систем от внешних загрязнений являются уплотняющие элементы - бандажи на соединения кабельных лотков, обеспечивающие степень защиты IP=44, что защищает от твердых предметов размером более 1,0 мм. Такие решения не обеспечивают защиту от загрязнений высокодисперсной пылью.
 |
ВЗРЫВ НА
|

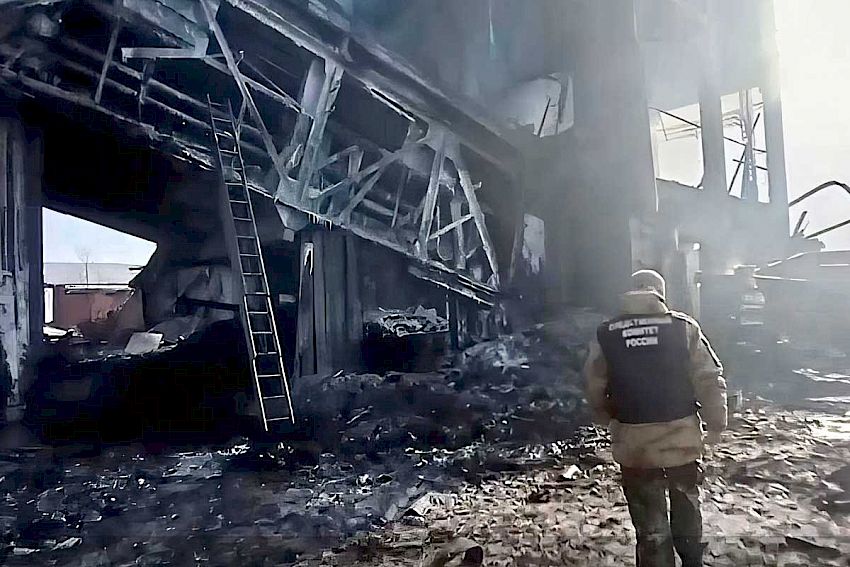

По версии Следственного Комитета РФ, 06.03.2024, в одном из помещений ТЭЦ на территории города Шагонара Улуг-Хемского района Республики Тыва произошел взрыв угольной пыли. Частично разрушены строения и оборудование ТЭЦ, пострадали более 20 человек. Фото: Следственный Комитет РФ.
Решение проблемы
Задача предотвращения проникновения мелких частиц пыли в кабеленесущие системы не может быть решена известными способами. Специалисты компании КОРОБОВ разработали изделия серии ПУЦ в конструкцию которых заложена возможность проведения ревизии внутреннего пространства кабельных конструкций.
- Для кабеля свыше 1 кВ (ДИНОРОСТ);
- Для кабеля до 1000 В (ПЕРФОРОСТ).
УНИКАЛЬНЫЕ ТЕХНОЛОГИИ

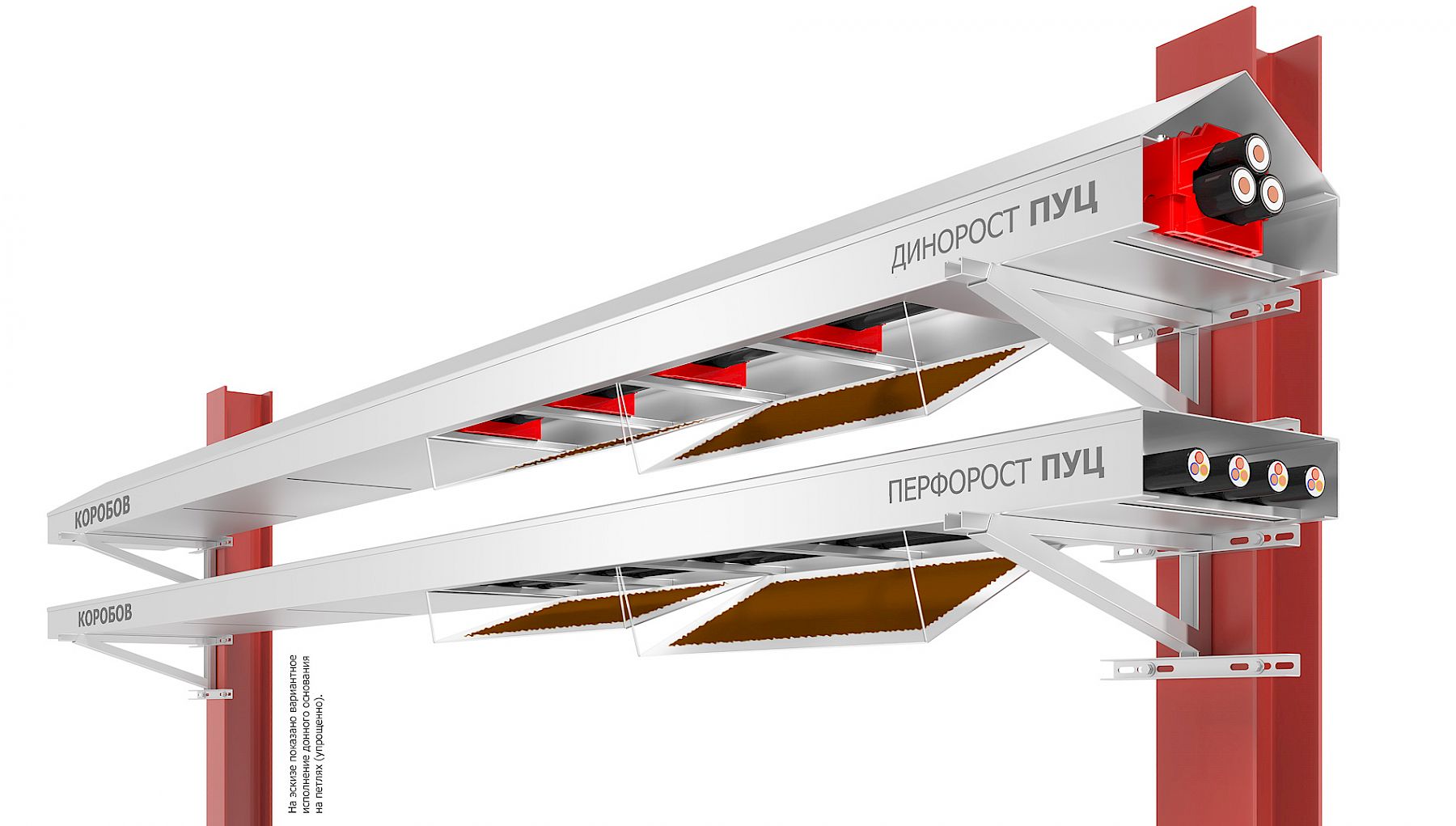

В изделиях серии ПУЦ применены современные запатентованные технологии, позволяющие производить ревизию кабельных конструкций путем очистки донных оснований, кабель при этом остается на перемычках конструкции. Изделия серии ПУЦ доступны для защищенных кабельных конструкций систем ПЕРФОРОСТ и ДИНОРОСТ.
РАБОТА В ПРАВОВОМ ПОЛЕ
Главным приоритетом в работе предприятий Группы компаний КОРОБОВ является, соответстствие изделий Российскому законодательству, поэтому новинкам всегда дается правовая оценка, которая вчастности подтверждается сертификатами.
Определение: ПЕРФОРОСТ и ДИНОРОСТ серии ПУЦ: короб-конструкция, снабжённый донными основаниями, позволяющими производить очистку внутреннего пространства кабельной конструкции.
Правовая оценка: Изделия серии ПУЦ являются кабельными конструкциями для прокладки кабеля сечением 25 кв. мм. и более (п. 2.3.123 ПУЭ) и кабельными коробами (п. 2.1.10 ПУЭ), что обеспечивает сохранность кабеля при механических воздействиях, согласно "Общих требований" (п. 2.3.14 ПУЭ).
2.1.10. Короб должен служить защитой от механических повреждений проложенных в нем проводов и кабелей.
2.1.11. Лоток не является защитой кабеля от внешних механических повреждений, проложенных на нем кабелей.
2.3.14. Трасса кабельной линии должна выбираться с учетом наименьшего расхода кабеля, обеспечения сохранности кабеля при механических воздействиях, обеспечения защиты от коррозии, вибрации, перегрева и от повреждений соседних кабелей электрической дугой при возникновении КЗ на одном из кабелей.
2.3.123. В кабельных сооружениях прокладку контрольных кабелей и силовых кабелей сечением 25 кв. мм. и более, за исключением небронированных кабелей со свинцовой оболочкой, следует выполнять по кабельным конструкциям.
Контрольные небронированные кабели, силовые небронированные кабели со свинцовой оболочкой и небронированные силовые кабели всех исполнений сечением 16 кв. мм. и менее следует прокладывать по лоткам или перегородкам.
| ПЕРФОРОСТ | ДИНОРОСТ |
Короб |
|
| 1. Прокладка кабеля 25 кв.мм. и более (п. 2.3.123. ПУЭ) | ■ | ■ | □ |
| 2. Механическая защита кабеля (п. 2.1.10. ПУЭ) | ■ | ■ | ■ |
| 3. Очистка от загрязнений (серия ПУЦ) | ■ | ■ | □ |
| 4. Строительные пролеты до 6 метров | ■ | ■ | □ |
| 5. Снижение динамических нагрузок | □ | ■ | □ |
АССОРТИМЕНТ СЕРИИ "ПУЦ"

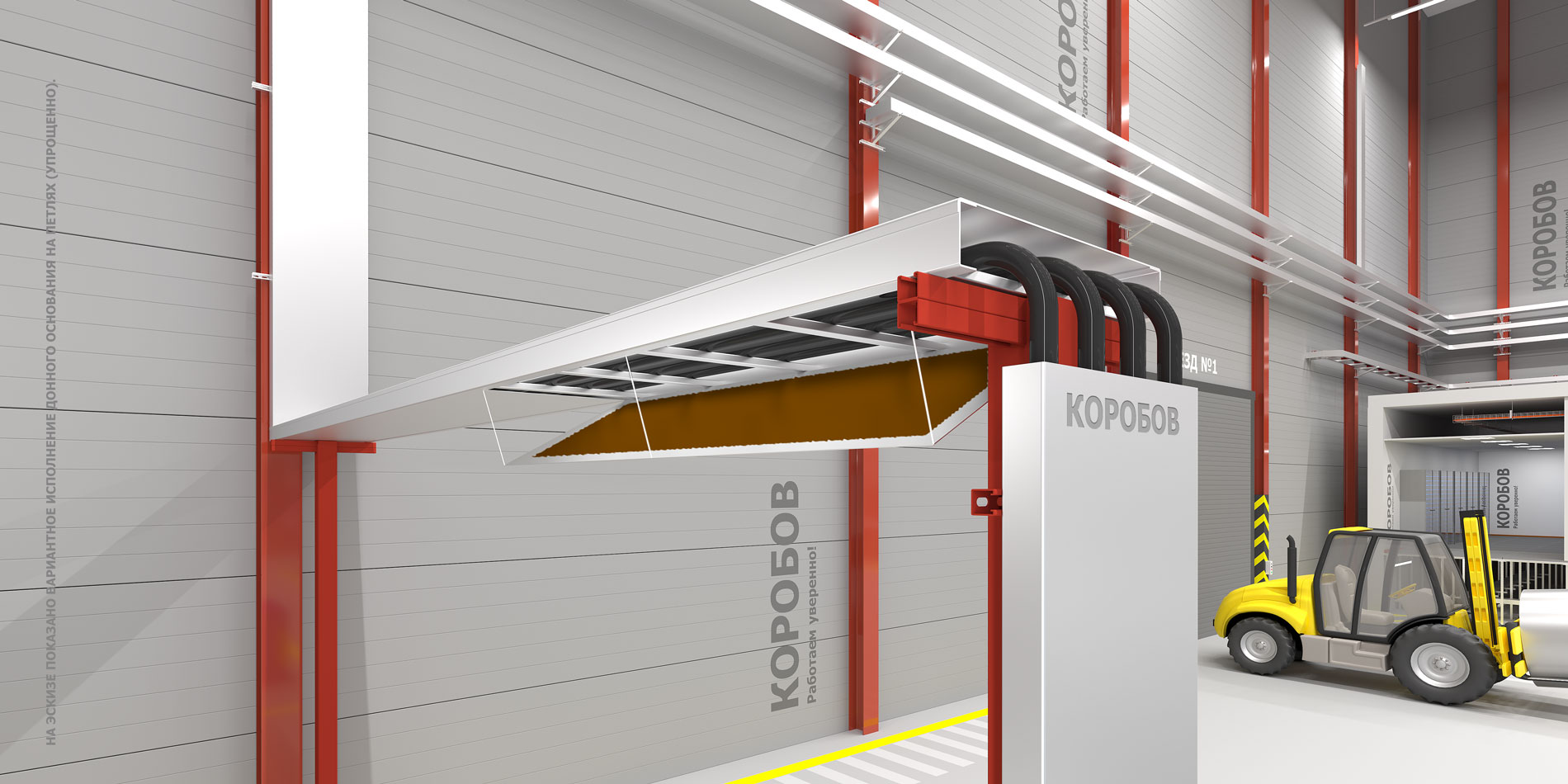

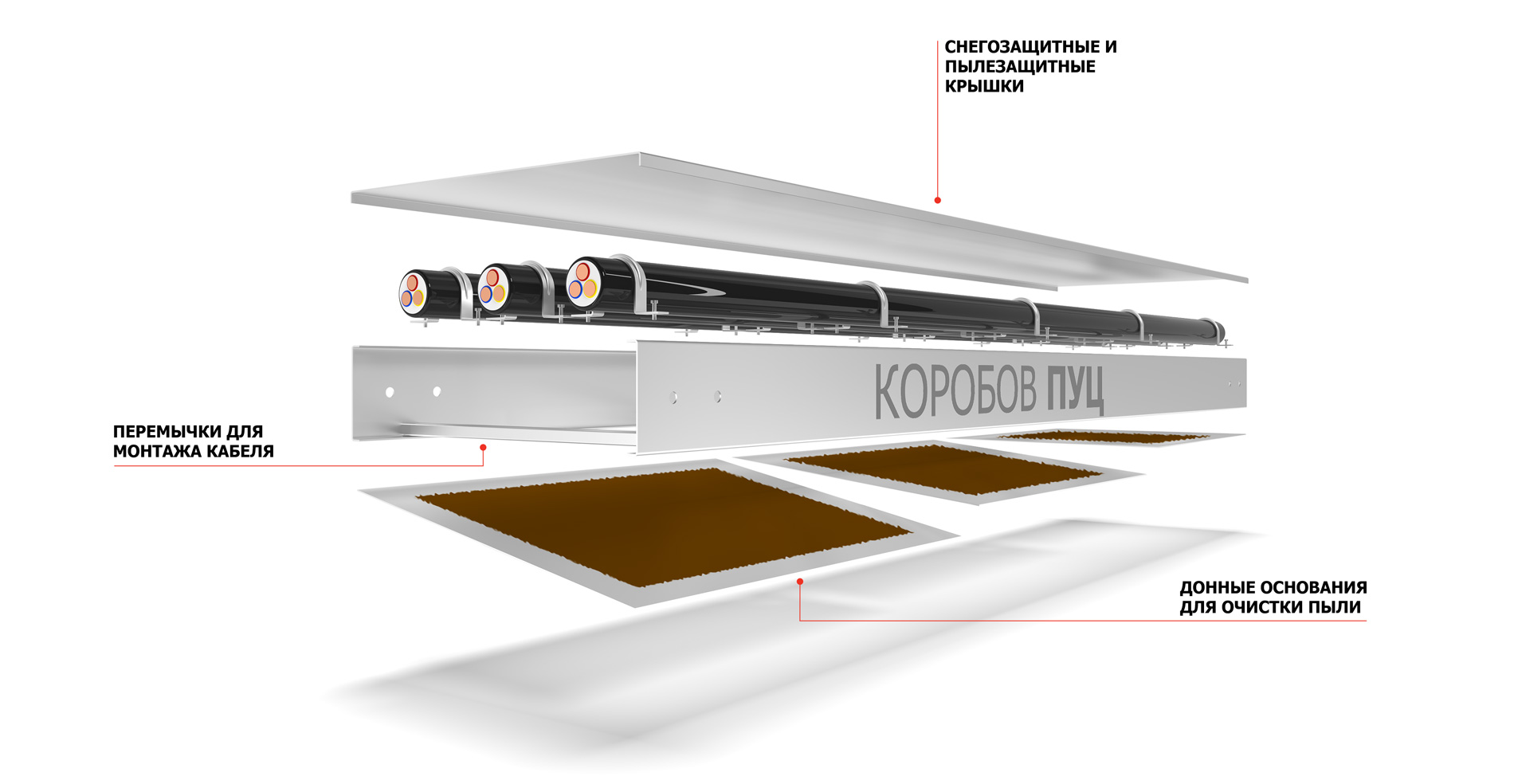

В ассортимент конструкций ПЕРФОРОСТ и ДИНОРОСТ серии ПУЦ входят изделия для создания кабельных линий с пролетами 3 и 6 метров. Изделия имеют очищаемые донные основания и могут комплектоваться пыле- или снегозащитными крышками. В системах ПЕРФОРОСТ и ДИНОРОСТ представлены опоры высотой от 2,5 до 4 метров.
|
Система |
Система |
Тип |
Габариты |
| Перфорост КОРОБОВ-6000 ПУЦ | Динорост КОРОБОВ-6000 ПУЦ | Пылезащитная | 6000 |
| Перфорост КОРОБОВ-3000 ПУЦ | Динорост КОРОБОВ-3000 ПУЦ | Пылезащитная | 3000 |
| Перфорост КОРОБОВ-6000 ПУЦ120 | Динорост КОРОБОВ-6000 ПУЦ120 | Снегозащитная | 6000 |
| Перфорост КОРОБОВ-6000 ПУЦ120 | Динорост КОРОБОВ-3000 ПУЦ120 | Снегозащитная | 3000 |
| Опоры перфорост КОРОБОВ | Опоры динорост КОРОБОВ | - | 2500-4000 |
ВИДЫ ИСПОЛНЕНИЯ СЕРИИ "ПУЦ"
Изделия выпускаются в четырех исполнениях (под заказ) и сертифицированы для работы во всех типах атмосфер по ГОСТ 15150-69, что гарантирует безаварийную эксплуатацию кабельной линии на протяжении всего срока службы.
| Исполнение №1 |
Исполнение №2 |
Исполнение №3 |
|
| Тип атмосферы эксплуатации по ГОСТ 15150-69 | I | II | III |
| Класс стойкости к коррозии по ГОСТ 52868-07 | 3 | 6 | 9А, 9С |
| Условия эксплуатации по ГОСТ 15150-69 | Т4-Т2 УХЛ4-УХЛ2 |
Т5-Т1 УХЛ5-УХЛ1 |
Т5-Т1 УХЛ5-УХЛ1, ОМ5-ОМ1 |
| Антикоррозионное покрытие / сталь | Оцинкование по методу Сендзимира до 18 мкм |
Горячее оцинкование погружением по ГОСТ 9.307 до 120 мкм |
Высоколегированная нержавеющая сталь |
СЕРТИФИЦИРОВАННЫЕ РЕШЕНИЯ

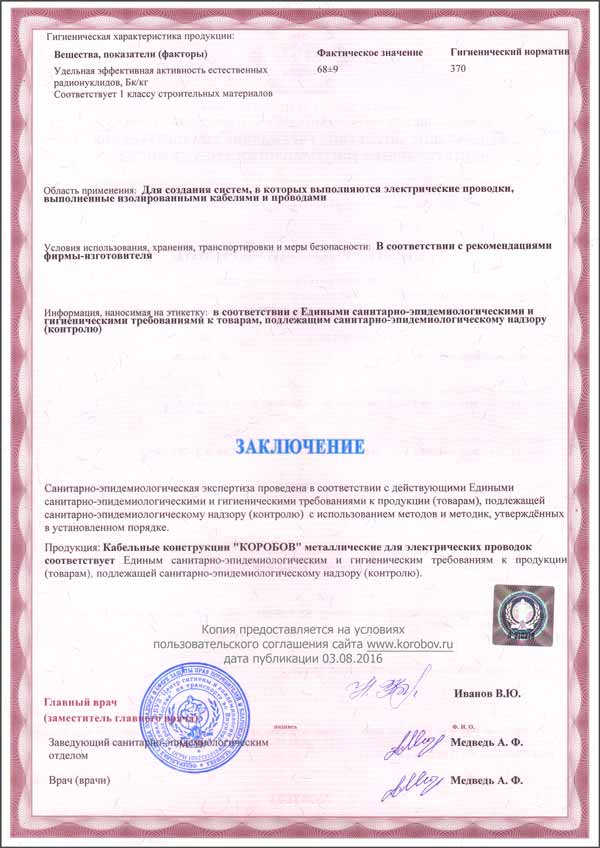

При запуске в производство, изделия проходят процедуру испытаний и добровольной сертификации. Кабельные конструкции КОРОБОВ имеют полный пакет сертификатов, подтверждающий их задекларированные характеристики: сертификат соответствия; сертификат пожарной безопасности класса НГ; климатические сертификаты исполнения УХЛ, Т, М; сертификат непрерывности электрической цепи.
 |
 |
|
Сертификат |
Сертификат КОРОБОВ ИСО 9001-2015 (качество) |
 |
 |
| Сертификат КОРОБОВ ГОСТ 61084-1-07 (кабельные короба) |
Сертификат КОРОБОВ ГОСТ 15150-69 (в т.ч. УХЛ1) |
 |
 |
| Сертификат КОРОБОВ ГОСТ 30244-94 (класс НГ) |
Сертификат КОРОБОВ ГОСТ 52868-07 (заземление) |
 |
 |
| Сертификат КОРОБОВ СанПиН |
Сертификат КОРОБОВ СанПиН |
ПРОСТАЯ ИНТЕГРАЦИЯ
Специалисты группы компаний КОРОБОВ обеспечивают техническую поддержку и ведение проектной документации, от внедрения оборудования в проект до непосредственного запуска энергетической системы на объекте. Для более эффективной интеграции нового оборудования разработаны и доступны следующие материалы:
Более подробную информацию о конструкциях ПЕРФОРОСТ и ДИНОРОСТ вы можете узнать каталоге КОРОБОВ.
